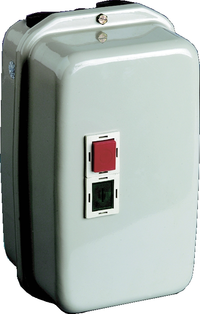

Пускатели серии LE1 "ЭНЕРГИЯ"

В наличии:
по запросу

Магнитные пускатели - это комплектные устройства, которые конструктивно состоят из небольшого контактора, теплового реле, кнопок управления и металлической оболочки. Магнитные пускатели часто используются в процессе удаленного запуска и остановки электродвигателей, защиты двигателей от перегрузок и сверхтоков, которые бывают при обрыве фазы. Предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 550В (50/60Гц), а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.

При нормальном режиме работы магнитный пускатель допускает 3-5 (иногда до 10) млн. циклов включение-выключение. Магнитный пускатель может работать с частотой 150-1200 вкл/ч, а магнитный пускатель малой мощности - с частотой до 3000 вкл/ч.

Принцип действия:

При воздействии на кнопку «Пуск» подается напряжение на управляющую катушку пускателя. При подаче напряжения на управляющую катушку пускателя протекающий ток создает магнитное поле, подвижная часть магнитной системы притягивается к неподвижной. Подвижные контакты перемещаются и замыкаются с неподвижными, соединяя силовую цепь.

При снятии напряжения с катушки под действием пружины подвижная часть магнитной системы отходит от неподвижной, размыкая контакты, разрывая силовую цепь и коммутируя вспомогательную. В случае использования теплового реле осуществляется защита от длительных перегрузок и коротких замыканий. Нажатием на кнопку «Стоп» осуществляется ручное управление контактором (выключение).

Модель

Максимальная мощность трехфазного двигателя (кВт)

Номин. ток

Степень

Термореле

(А)

защиты



220В

380В

415В

440В

500В

660В







230В

400В

690В

LE1-D09

2,2

4

4

4

5,5

5,5

9

IP55

LR2-D1314

LE1-D12

3

5,5

5,5

5,5

7,5

7,5

12

IP55

LR2-D1316

LE1-D18

4

7,5

9

9

10

10

18

IP55

LR2-D1321

LE1-D25

5,5

11

11

11

15

15

25

IP55

LR2-D2353

LE1-D32

7,5

15

15

15

18,5

18,5

32

IP55

LR2-D2355

LE1-D40

11

18,5

22

22

22

30

40

IP55

LR2-D3355

LE1-D50

15

22

25

30

30

33

50

IP55

LR2-D3357

LR2-D3359

LE1-D65

18,5

30

37

37

37

37

65

IP55

LR2-D3361



Номенклатура:

Пускатель LE1-D09 9А, 220V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D09 9А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D12 12А, 220V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D12 12А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D18 18А, 220V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D18 18А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D25 25А, 220V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D25 25А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D32 32А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D40 40А, 220V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D40 40А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D50 50А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"

Пускатель LE1-D65 65А, 380V (закр., с тепл.реле) IР55 "ЭНЕРГИЯ"
