Муфты концевые внутренней установки 1КВТп

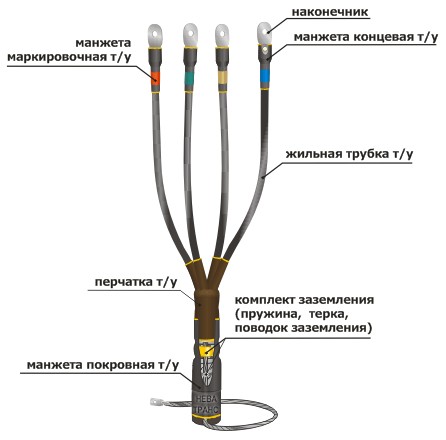

Концевая термоусаживаемая кабельная муфта

 внутренней установки марки 1КВТп (1КВТпН)

 Предназначена для оконцевания многожильных силовых кабелей

 с бумажной пропитанной или пластмассовой изоляцией на напряжение до 1кВ

 Кабельная муфта марки 1КВТп обладает высокой герметичностью, механической прочностью, химической, термической и трекингостойкостью, отличными электроизоляционными свойствами и множеством других достоинств. Муфта экологически безопасна, универсальна в использовании, проста в монтаже и имеет практически не ограниченный срок хранения.

 В случае комплектации кабельной муфты марки 1КВТп универсальными болтовыми наконечниками со срывными головками с токопроводящей мастикой на контактных поверхностях типа НБ, которые используются для оконцевания кабеля как с алюминиевыми, так и с медными жилами, в обозначении кабельной муфты добавляется буква "Н", к примеру 1КВТпН-4х(70-120).

Модификации концевых кабельных термоусаживаемых муфт внутренней установки марки 1КВТп в зависимости от типоразмера кабеля и предельных напряжений:

N            Марка муфты    Напряжение в сети       Типоразмер кабеля

1             1КВТп-3х(16-25)              до 1 кВ 3 жилы сечением 16, 25 мм2

2             1КВТп-3х(35-50)              до 1 кВ 3 жилы сечением 35, 50 мм2

3             1КВТп-3х(70-120)            до 1 кВ 3 жилы сечением 70, 95, 120 мм2

4             1КВТп-3х(150-240)         до 1 кВ 3 жилы сечением 150, 185, 240 мм2

5             1КВТп-4х(16-25)              до 1 кВ 4 жилы сечением 16, 25 мм2

6             1КВТп-4х(35-50)              до 1 кВ 4 жилы сечением 35, 50 мм2

7             1КВТп-4х(70-120)            до 1 кВ 4 жилы сечением 70, 95, 120 мм2

8             1КВТп-4х(150-240)         до 1 кВ 4 жилы сечением 150, 185, 240 мм2

9             1КВТп-5х(16-25)              до 1 кВ 5 жил сечением 16, 25 мм2

10          1КВТп-5х(35-50)              до 1 кВ 5 жил сечением 35, 50 мм2

11          1КВТп-5х(70-120)            до 1 кВ 5 жил сечением 70, 95, 120 мм2

12          1КВТп-5х(150-240)         до 1 кВ 5 жил сечением 150, 185, 240 мм2

 Модификации концевых кабельных термоусаживаемых муфт внутренней установки с универсальными болтовыми наконечниками со срывными головками марки 1КВТпН в зависимости от типоразмера кабеля и предельных напряжений:

N            Марка муфты    Напряжение в сети       Типоразмер кабеля

1             1КВТпН-3х(16-25)           до 1 кВ 3 жилы сечением 16, 25 мм2

2             1КВТпН-3х(35-50)           до 1 кВ 3 жилы сечением 35, 50 мм2

3             1КВТпН-3х(70-120)         до 1 кВ 3 жилы сечением 70, 95, 120 мм2

4             1КВТпН-3х(150-240)       до 1 кВ 3 жилы сечением 150, 185, 240 мм2

5             1КВТпН-4х(16-25)           до 1 кВ 4 жилы сечением 16, 25 мм2

6             1КВТпН-4х(35-50)           до 1 кВ 4 жилы сечением 35, 50 мм2

7             1КВТпН-4х(70-120)         до 1 кВ 4 жилы сечением 70, 95, 120 мм2

8             1КВТпН-4х(150-240)       до 1 кВ 4 жилы сечением 150, 185, 240 мм2

9             1КВТпН-5х(16-25)           до 1 кВ 5 жил сечением 16, 25 мм2

10          1КВТпН-5х(35-50)           до 1 кВ 5 жил сечением 35, 50 мм2

11          1КВТпН-5х(70-120)         до 1 кВ 5 жил сечением 70, 95, 120 мм2

12          1КВТпН-5х(150-240)       до 1 кВ 5 жил сечением 150, 185, 240 мм2
