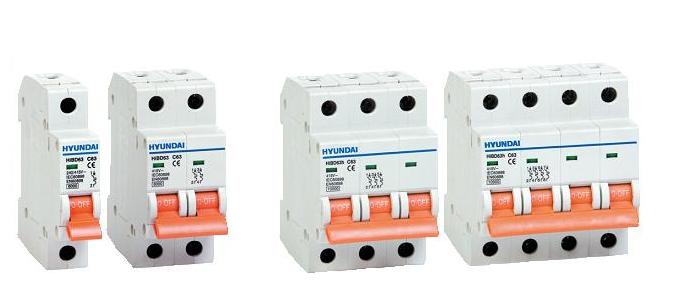

Модульный автоматический выключатель HIBD

В наличии:
по запросу

Назначение

- защита от перегрузки и короткого замыкания

- отключающая способность 3, 4,5, 6, 10кА при 240/415В пер.тока

- номинальный ток 1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125А

- количество полюсов 1, 2, 3, 4, 1+N, 3+N

- защитная характеристика типа В, С, D

- вспомогательный контакт, контакт сигнализации повреждения,

независимый расцепитель, минимальный расцепитель напряжения



Тип

HIBD125

HIBD63h

HIBD63-N

HIBD63-NS

HIBD63-S

HIBD63-E

Стандарт

IEC/EN60947-2

IEC/EN60898

IEC/EN60898

IEC/EN60898

EC/EN60898

IEC/EN60898

Колличество полюсов (Р)

1, 2, 3, 4, 1+N, 3+N

1, 2, 3, 4, 1+N, 3+N

1, 2, 3, 4, 1+N, 3+N

1+N
 (1 pole size)

1, 2, 3, 4

1, 2, 3, 4

Номинальный ток (In) (А)

63, 80, 100, 125

1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63

1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63

1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40

1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40

1, 2, 3, 4, 5, 6, 10, 13, 15, 16, 20, 25, 32, 40

Номинальный напряжение прочности изоляции (Ui) (B)

AC500

AC500

AC500

AC500

AC500

AC500

Номинальое рабочее напряжение (Ue) (B)

AC240/415¹⁾

AC240/415¹⁾

AC240/415¹⁾

AC240

AC240/415¹⁾

AC240/415¹⁾

Выдерживаемое импульсное напряжение (Uimp) (i<В)

5

4

4

3

4

4

Условный ток короткого замыкания (i<A)

10

10

6

6(1-25A),     4,5(32-40A)

4,5

3

Отключающая способность (кА)

IEC60898    (Icu)             (kA r.m.s.)

AC 220/240B

10

10

6

6(1-25A),     4,5(32-40A)

4,5

3

AC380B

10

10

6

6(1-25A),     4,5(32-40A)

4,5

3

AC400/460B

10

10

6

6(1-25A),     4,5(32-40A)

4,5

3

IEC60947-2

AC220/240B

15

15

10

10

7,5

6

AC400/460B

15

15

10

10

7,5

6

Ics (=% Icu)

75

75

100

100

100

100

Характеристика расцепления прямая (кривая)

B, C, D

B, C, D

B, C, D

B, C

B, C

B, C

Эксплуатационный ресурс    (циклов)

Электрический

10,000

10,000

10,000

10,000

10,000

10,000

Механический

20,000

20,000

20,000

20,000

20,000

20,000

Частота операций в час

120

120

120

120

120

120

Аксессуары

Доп. контакт

Контакт индикации аварийного расцепления

Дополнительный контакт и контакт индикации аварийного расцепления

Независимый расцепитель

Независимый расцепитель и доп. контакт

Расцепитель мин. Напряжения

¹⁾АС 415 В не применимо для дифференциальных выключателей (УЗО) 2Р (1Р+N) и 1Р+N
