Кабель контрольный КВВГ,КВВГЭ,КВВГЗ, КВБбШв (-нг,-нг-LS,-нг-FRLS)

Контрольный кабель используется как для соединения, так и для передачи информации о параметрах и состоянии объектов, находящихся вне зоны доступа. В отличие от кабеля связи, контрольный кабель допускает наличие токовой нагрузки и используется для подключения устройств с номинальным переменным напряжением до 660 В или постоянным напряжением до 1000 В при температуре от -50 °C до +50 °C. Все контрольные кабели должны соответствовать требованиям ГОСТ 1508-78.

Конструкция контрольного кабеля

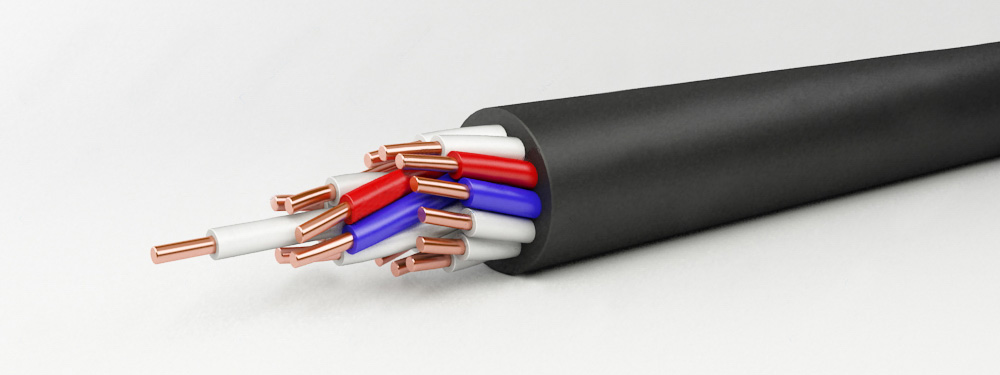

Контрольный кабель состоит из токопроводящих жил, изоляции и оболочки, а также, в зависимости от марки, заполнителя, экрана, брони. Контрольные кабели имеют от 4-х до 61-й жилы. Кабели с медными жилами могут иметь сечение от 0,75 мм2 до 6,0 мм2. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.

Кабели марок КВВГ

   Кабели марок КВВГ предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, коробах, в том    числе в условиях воздействия агрессивных сред, но при отсутствии существенных механических воздействий.

Кабели марок КВВГз

Кабели марок КВВГз предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, коробах, в том числе в условиях воздействия агрессивных сред, но при отсутствии существенных механических воздействий.
Кабели марок КВВГз применяют для присоединений к устройствам, требующих уплотнения кабелей при вводе.

Кабели марок КВБбШв

Кабели марок КВБбШв предназначены для всех вышеперечисленных областей применения, а также для прокладки в земле, в том числе в агрессивной среде и местах, подверженных воздействию блуждающих токов, при условии, что кабель не подвергается значительным растягивающим усилиям.

Кабель КВБбШвнг

 - кабели контрольные с медными жилами, с изоляцией из поливинилхлоридного пластиката с броней из двух стальных лент, в шланге из поливинилхлоридного пластиката, не распростра

няющего горение.  Кабель КВБбШвнг устойчив к воздействию относительной влажности 98% при температуре +35˚С. Используется для нужд народного хозяйства и на экспорт. Не предназначен для использования на атомных электростанциях.

Контрольный кабель КВБбШвнг-LS применяется в пожароопасных и взрывоопасных зонах, в районах с умеренным, холодным и тропическим климатом (индекс LS (Low Smoke) в марках кабелей означает низкое дымо- и газовыделение). Предназначен для прокладки в помещениях и кабельных сооружениях при наличии опасности механических повреждений и для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

Кабель КВБбШвнг-FRLS

Контрольный кабель КВБбШвнг-FRLS применяется на атомных станциях вне гермозоны в системах АС класса 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011). Кабель контрольный с медными жилами, с изоляцией, внутренней оболочкой и защитным шлангом из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с термическим барьером по токопроводящей жиле, бронированный стальными оцинкованными лентами, огнестойкий, не распространяющий горение, с низким дымо- и газовыделением (индекс FR (Fire Resistance) в марках кабелей означает огнестойкость).

Контрольные кабели применяются:

• для передачи сигналов управления и сигнализации, в том числе на стационарных установках АЭС;
• для обеспечения контроля функционирования промышленного оборудования;
• для цепей контроля и измерения на расстоянии электрических и физических параметров;
• в цепях вторичной коммутации пускорегулируемых механизмов;
• в цепях релейной защиты электроприборов;
• в цепях дистанционно управляемых механизмов и электроприборов.

Условия использования контрольных кабелей
Контрольные кабели используются в регионах с умеренным, холодным или тропическим климатом, на суше, реках и озерах, на высотах до 4300 м над уровнем моря.

Монтаж контрольных кабелей можно вести на открытом воздухе, под навесом, в помещениях, шахтах, подвалах, в земле, в судовых и корабельных помещениях, где возможно длительное наличие воды или частая конденсация влаги.
