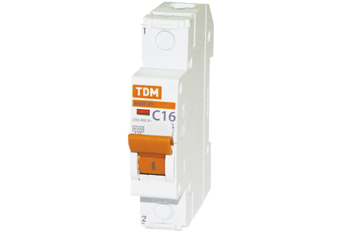

Автоматические выключатели серии ВА47-29 «TDM»

В наличии:
по запросу

Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Конструкция

Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Удобство монтажа

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Наименование параметра

Значение

Соответствуют стандартам

ГОСТ Р 50345­99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

1; 2; 3; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63

Номинальная отключающая способность, А

4 500

Напряжение постоянного тока, В/полюс

48

Характеристики срабатывания электромагнитного расцепителя

С

Число полюсов

1, 2, 3

Условия эксплуатации

УХл4

Степень защиты выключателя

IP 20

Электрическая износостойкость, циклов В­О, не менее

6 000

Механическая износостойкость, циклов В­О, не менее

20 000

Максимальное сечение присоединяемых проводов, мм2

25

Наличие драгоценных металлов (серебро), г/полюс

0,3÷0,5

Масса 1 полюса, кг

0,11

Диапазон рабочих температур, °С

–40 ÷ +50



Номенклатура:

Автомат.выкл. ВА 47-29 1ф., 1А  TDM (0206-0065)

Автомат.выкл. ВА 47-29 1ф., 2А  TDM (0206-0066)

Автомат.выкл. ВА 47-29 1ф., 3А  TDM (0206-0067)

Автомат.выкл. ВА 47-29 1ф., 4А  TDM (0206-0068)

Автомат.выкл. ВА 47-29 1ф., 6А  TDM (0206-0070)

Автомат.выкл. ВА 47-29 1ф., 10А  TDM (0206-0072)

Автомат.выкл. ВА 47-29 1ф., 16А  TDM (0206-0074)

Автомат.выкл. ВА 47-29 1ф., 20А  TDM (0206-0075)

Автомат.выкл. ВА 47-29 1ф., 25А  TDM (0206-0076)

Автомат.выкл. ВА 47-29 1ф., 32А  TDM (0206-0077)

Автомат.выкл. ВА 47-29 1ф., 40А  TDM (0206-0078)

Автомат.выкл. ВА 47-29 1ф., 50А  TDM (0206-0079)

Автомат.выкл. ВА 47-29 1ф., 63А  TDM (0206-0080)

Автомат.выкл. ВА 47-29 1ф., 2п., 10А  TDM (0206-0091)

Автомат.выкл. ВА 47-29 1ф., 2п., 16А  TDM (0206-0093)

Автомат.выкл. ВА 47-29 1ф., 2п., 25А  TDM (0206-0095)

Автомат.выкл. ВА 47-29 1ф., 2п., 32А  TDM (0206-0096)

Автомат.выкл. ВА 47-29 1ф., 2п., 40А  TDM (0206-0097)

Автомат.выкл. ВА 47-29 1ф., 2п., 50А  TDM (0206-0098)

Автомат.выкл. ВА 47-29 1ф., 2п., 63А  TDM (0206-0099)

Автомат.выкл. ВА 47-29 3ф., 6А  TDM (0206-0105)

Автомат.выкл. ВА 47-29 3ф., 10А  TDM (0206-0107)

Автомат.выкл. ВА 47-29 3ф., 16А  TDM (0206-0109)

Автомат.выкл. ВА 47-29 3ф., 20А  TDM (0206-0110)

Автомат.выкл. ВА 47-29 3ф., 25А  TDM (0206-0111)

Автомат.выкл. ВА 47-29 3ф., 32А  TDM (0206-0112)

Автомат.выкл. ВА 47-29 3ф., 40А  TDM (0206-0113)

Автомат.выкл. ВА 47-29 3ф., 50А  TDM (0206-0114)

Автомат.выкл. ВА 47-29 3ф., 63А  TDM (0206-0115)
