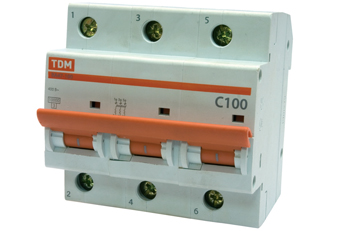

Автоматические выключатели серии ВА 47-100 «TDM»

В наличии:
по запросу

Материалы

Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию.

Назначение

Проведение тока в нормальном режиме.

Отключение тока при коротких замыканиях или перегрузке.

Оперативное включение и выключение электрических цепей.

Применение

Вводно-распределительные устройства бытовых и промышленных электроустановок.

Конструкция

Отличительной особенностью данных автоматов является ширина модуля – 27 мм.

Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери.

На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено).

В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

Высокая отключающая способность – 10 000А.

Удобство монтажа

Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.

Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.

Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.

Упаковка из твердого лакированного картона предотвращает повреждение товара при транспортировке и красиво выделяет продукцию в торговой точке.

Наименование параметра

Значение

Соответствуют стандартам

ГОСТ Р 50345-99

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный ток, А

80, 100

Номинальная отключающая способность, А

10 000

Характеристики срабатывания электромагнитного расцепителя

C, D

Число полюсов

3

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP 20

Электрическая износостойкость, циклов В-О, не менее

6 000

Механическая износостойкость, циклов В-О, не менее

20 000

Максимальное сечение присоединяемых проводов, мм2

35

Диапазон рабочих температур, °С

–40÷+50

Наличие драгоценных металлов (серебро), г/полюс

0,9÷1,2

Масса 1 полюса, кг

0,15



Номенклатура:

Автомат.выкл. ВА 47-100 3ф., 80А  TDM (0207-0076)

Автомат.выкл. ВА 47-100 3ф., 100А  TDM (0207-0077)
