Автоматические выключатели дифференциального тока

В наличии:
по запросу

Автоматические выключатели дифференциального тока серии АВДТ представляют собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения.

Дифференциальный автомат АВДТ обеспечивает:

- защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;

- предотвращение пожаров вследствие протекания токов утечки на землю;

- защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети до 50В и обладает высокой механической износостойкостью.

Работоспособность дифференциального автомата АВДТ проверяется ежемесячно нажатием кнопки «ТЕСТ» — при ее нажатии устройство должно мгновенно отключиться. Чтобы включить устройство после проверки, необходимо нажать кнопку «ВОЗВРАТ» и взвести рукоятку выключателя.

Монтаж дифференциального автомата производится на 35мм DIN-рейку.



Принцип работы

Принцип действия основан на фиксации дифференциального тока, возникающего при утечке на землю. Датчиком наличия тока утечки служит дифференциальный трансформатор тока, сигнал с которого подается на устройство разъединителя главных контактов, который размыкает одновременно как фазовые, так и нулевые контакты.

При работе в нормальных условиях автоматические выключатели пропускают через себя электрический ток от минимальных величин до номинального тока. В случае возникновения в цепи перегрузки или тока короткого замыкания, срабатывает механизм защиты и автомат выключается.

Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в коммутируемой цепи, нагревает биметаллическую пластину, которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма расцепления. Электромагнитная защита обеспечивается благодаря тому, что в момент появления в коммутируемой цепи короткого замыкания, протекающий по виткам соленоида ток многократно возрастает по отношению к номинальному, что приводит в движение его сердечник, воздействующий на рычаг механизма расцепления.



Особенности

• Наличие кнопки «ТЕСТ» для проверки работоспособности устройства и правильности подключения.

• Широкий диапазон рабочих температур от -25°С до +50°С позволяет использовать АВДТ в различных климатических поясах.

• Контакты выполнены из бескислородной меди с содержанием серебра.

• Корпус изготовлен из не поддерживающей горение пластмассы.

• Возможность подключения посредством гребенчатой шины.

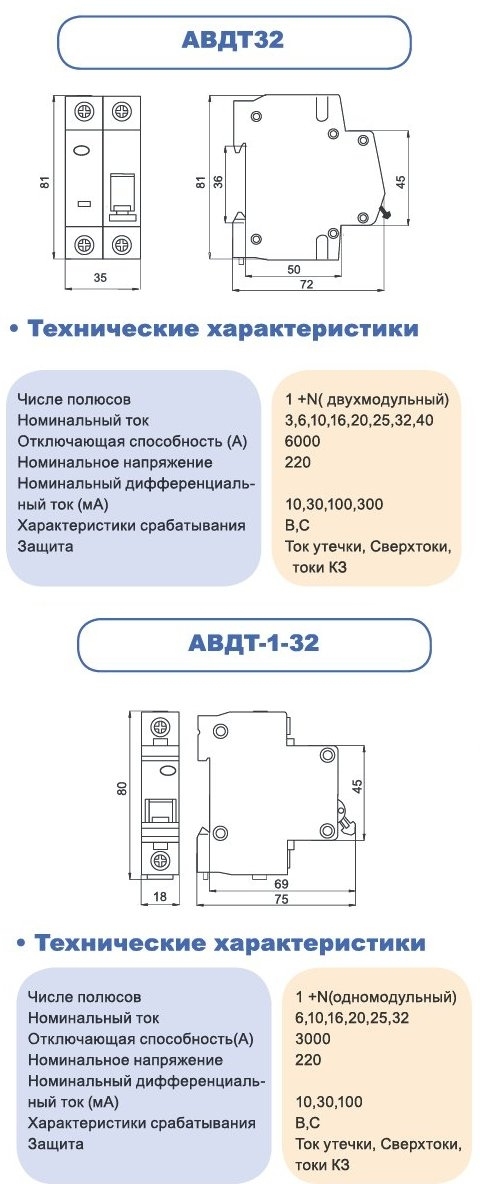

Технические характеристики



Модель диф. автомата

 АВДТ-32

АВДТ-1-32

Число полюсов

1 +N(двухмодульный)

1 +N (одномодульный)

Номинальный ток, А

10,16,20,25,32,40

10,16,20,25,32

Отключающая способность, А

6000

3000

Номинальное напряжение, В

220

220

Номинальный дифференциальный ток, мА

10,30,100,300

10,30,100

Характеристики срабатывания

С

С

Защита

Ток утечки, Сверхтоки,

токи КЗ

Ток утечки, Сверхтоки,

токи КЗ

Сечение подключаемого провода, мм2

1-16

1-16

Степень защиты аппарата в модульном шкафу, IP

40

40

Время срабатывания при коротком замыкании не более, с

0,04

0,04

Время отклика при номинальном отключающем дифференциальном токе, не более, с

0,04

0,04



















































Номенклатура:

Автомат.выкл. диф. АД-2 1ф., 2п., 10A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 25A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 32A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 32A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 40A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 50A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 50A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 63A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-2 1ф., 2п., 63A/300мA "ЭНЕРГИЯ"



Автомат.выкл. диф. АВДТ-32 1ф., 2п., 16A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АВДТ-32 1ф., 2п., 32A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АВДТ-32 1ф., 2п., 40A/30мA "ЭНЕРГИЯ"



Автомат.выкл. диф. АВДТ-1-32 1ф., 2п., 16A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АВДТ-1-32 1ф., 2п., 25A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АВДТ-1-32 1ф., 2п., 32A/30мA "ЭНЕРГИЯ"



Автомат.выкл. диф. АД-4 3ф., 4п., 16A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 16A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 32A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 32A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 40A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 40A/300мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 50A/30мA "ЭНЕРГИЯ"

Автомат.выкл. диф. АД-4 3ф., 4п., 50A/300мA "ЭНЕРГИЯ"
