Провод АПВ

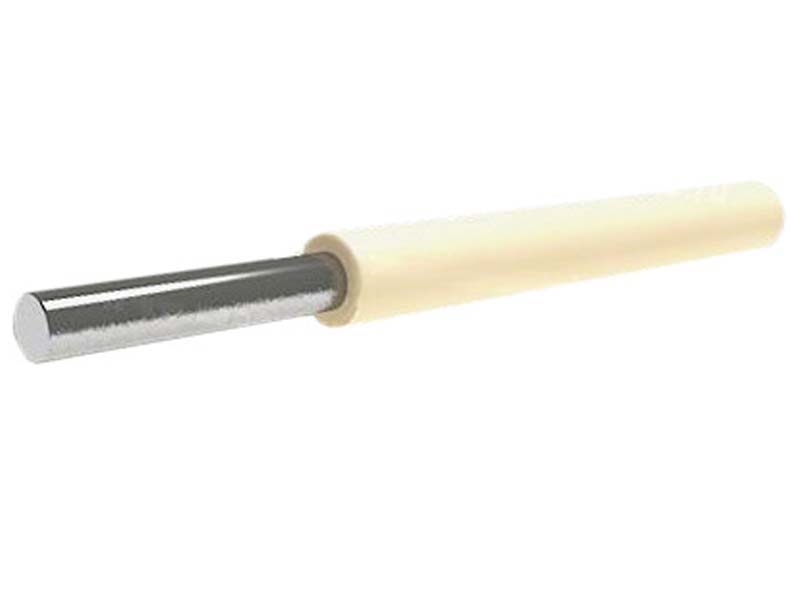

Конструкция провода АПВ
Кабель АПВ (расшифровка АПВ — алюминиевый провод с изоляцией из ПВХ)состоит из однопроволочной или многопроволочной токопроводящей алюминиевой жилы класса 1 (для сечений от 2,5 до 16 мм2) или класса 2 (для сечений от 25 до 120 мм2) по ГОСТ 22483, покрытой изоляцией из ПВХ пластиката. Изоляция может быть различных цветов, сплошная или с нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов АПВ для заземления используется зелено-желтую расцветка.
Назначение провода АПВ
Провод используется для монтажа электрических цепей, питания электродвигателей, различной промышленной и лабораторной переносной аппаратуры и приборов, и рассчитан на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В. АПВ так же можно использовать для прокладки в пустотных каналах строительных конструкций и для скрытой прокладки под штукатуркой.
ехнические параметры кабеля АПВ:
|
Номинальное сечение ТПЖ, мм 2 |
Число проволок в ТПЖ и их диаметр, мм |
Номинальная толщина изоляции, |
Номинальный наружный диаметр, |
Масса провода, кг / км |
|
провод АПВ 2,5 |
1×1,88 |
0,80 |
3,48 |
16,5 |
|
провод АПВ 4 |
1×2,38 |
0,80 |
3,98 |
22,7 |
|
провод АПВ 6 |
1×2,88 |
0,80 |
4,48 |
30,0 |
|
провод АПВ 10 |
1×3,67 |
1,00 |
5,67 |
48 |
|
провод АПВ 16 |
1×4,55 |
1,00 |
6,55 |
67,3 |
|
провод АПВ 25 |
7×2,14 |
1,20 |
8,82 |
114,0 |
|
провод АПВ 35 |
7×2,53 |
1,20 |
9,99 |
148,0 |
